既設構造物開口補強


 既設構造物に開口を設ける場合に、FEM解析による検証も対応可能です。

(使用ソフト)
・マンホールの設計(Forum8)
・Engineer's Studio(Forum8)



■検討例-1

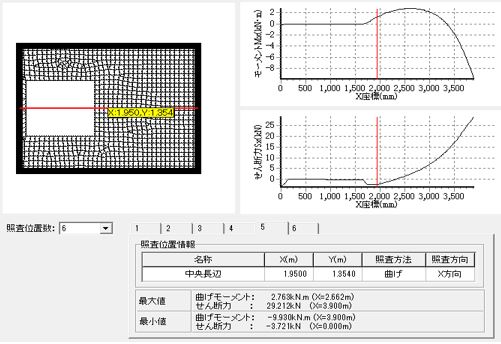

 マンホール開口検討 既設マンホールに推進管を到達させた場合に、部材の応力状態がどうなるか、補強が必要かを検証しました。開口前と開口後の断面力を比較しました。解析の結果、開口に伴い片持梁となり応力の偏りが生じる箇所もありますが、開口部の土圧が無くなるため、断面力が小さくなることがわかりました。

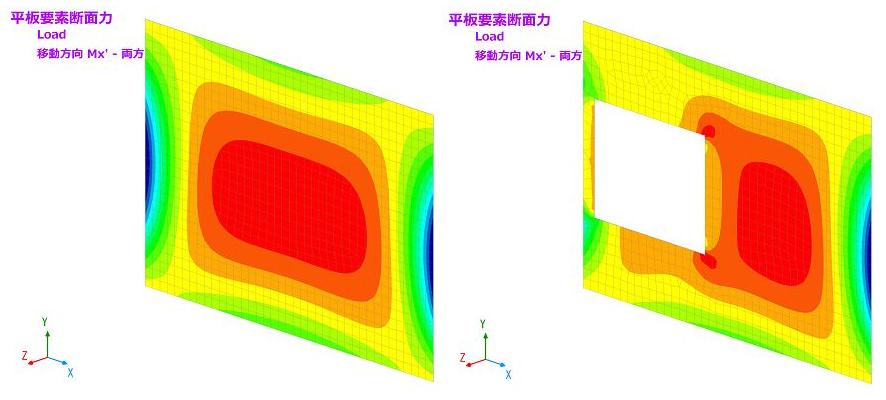

【開口前】               【開口後】

配筋図作成配筋図作成





■検討例-2

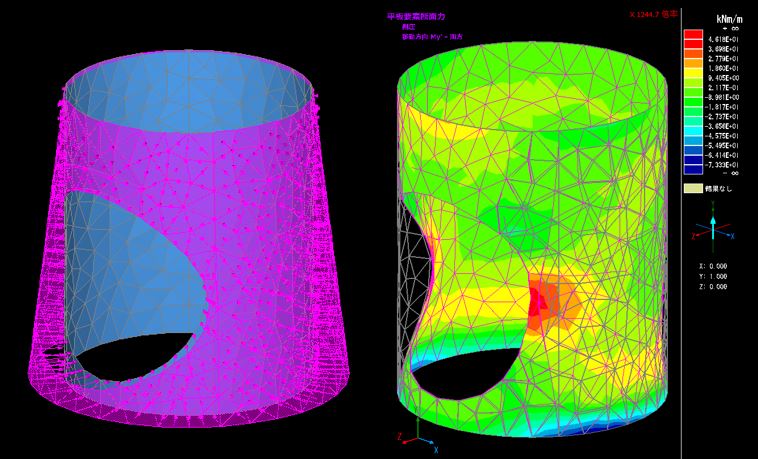

 マンホール開口検討 円形マンホールに推進管を到達させる場合の開口部周辺に生じる断面力を三次元解析により算出した例です。

配筋図作成
