橋脚下部工の横を推進する場合に、基礎杭の存在がどの程度影響するか検討しました。
基礎杭が存在することで、フーチング左端で1.0mm程度の変位抑制効果が見込める。
但し、二次元モデルの中で、基礎杭は奥行き方向の杭間隔による低減を行っていない。※1)

【 検討条件 】
・推進径（φ2.0m)/応力解放率：α＝40%
・基礎杭（場所打ち杭φ1.0m)/杭先端は砂礫層に貫入

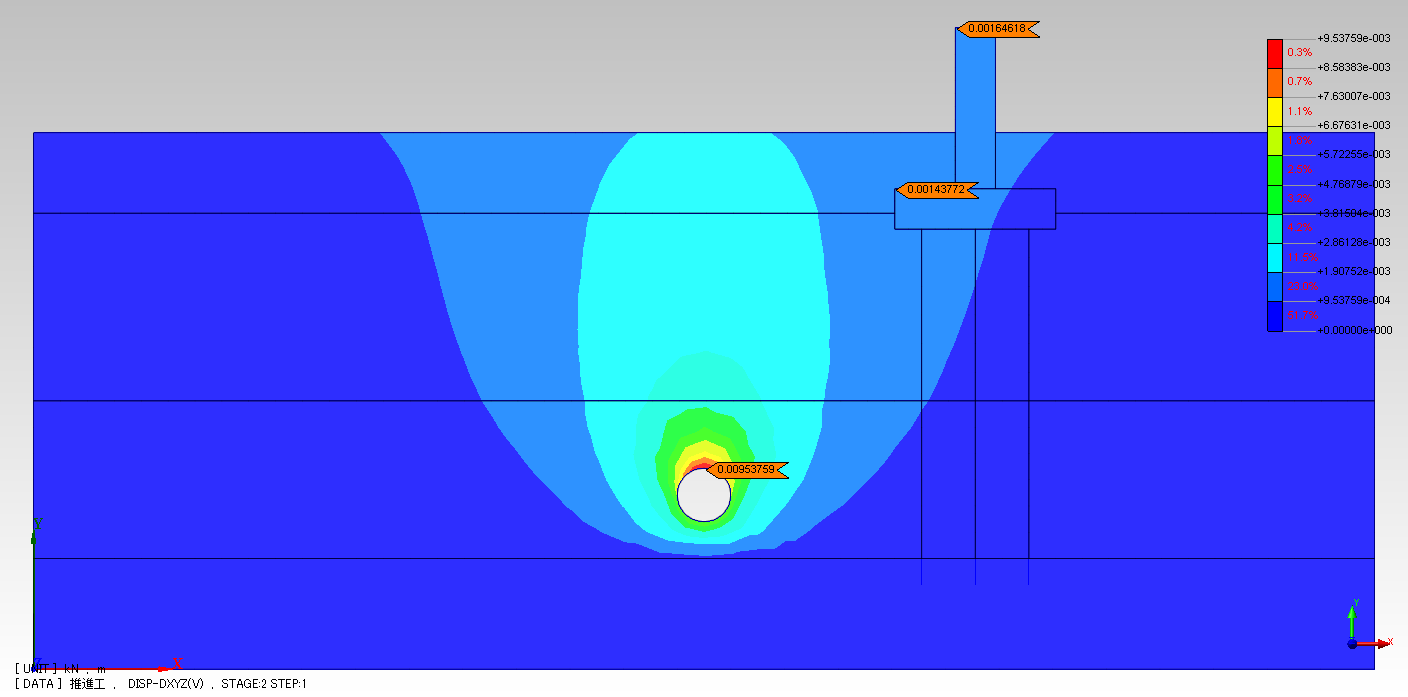

■CASE-1（基礎杭無し）・・フーチング左端（1.4mm変位)／脚柱上部（1.6mm変位）
　

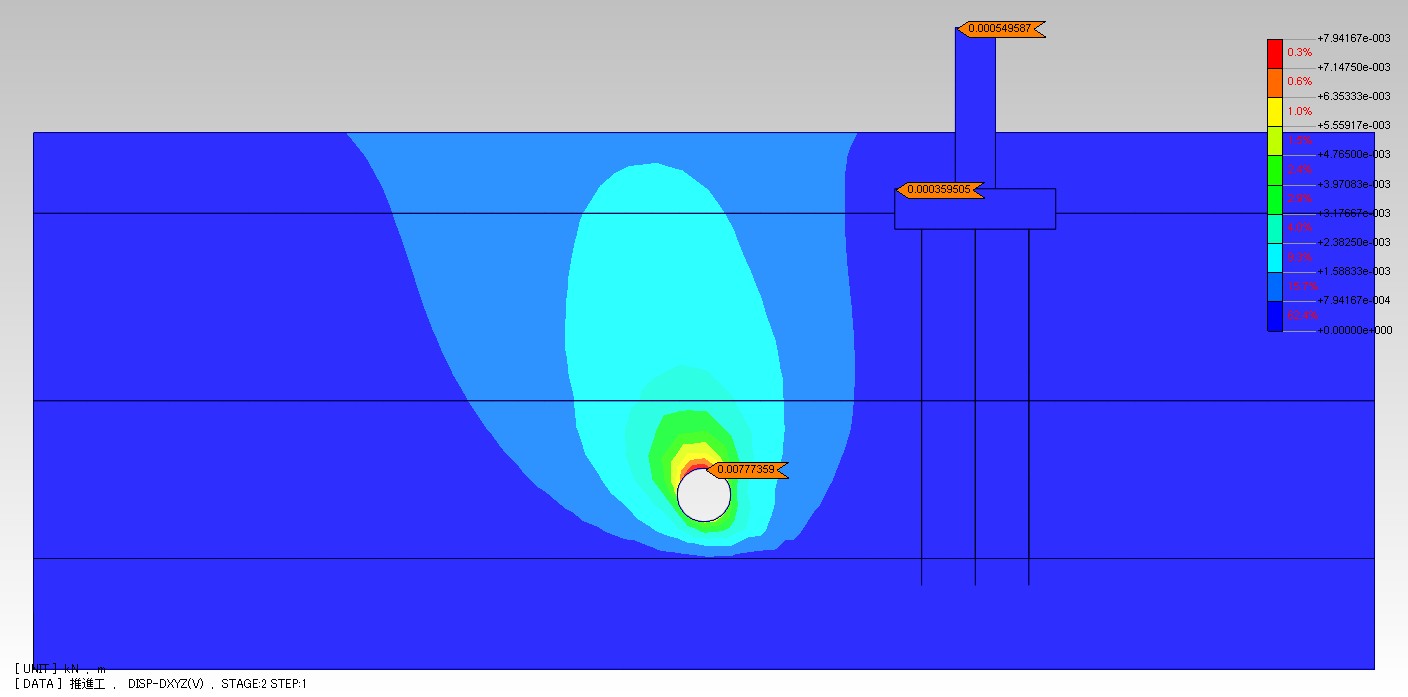

■CASE-2（基礎杭有り）・・フーチング左端（0.4mm変位)／脚柱上部（0.5mm変位）

【奥行き方向の杭間隔による低減】※1)
