鋼矢板引抜

■FEM解析による鋼矢板引抜検討

鋼矢板の引抜きによる影響ををFEMにより解析しました。

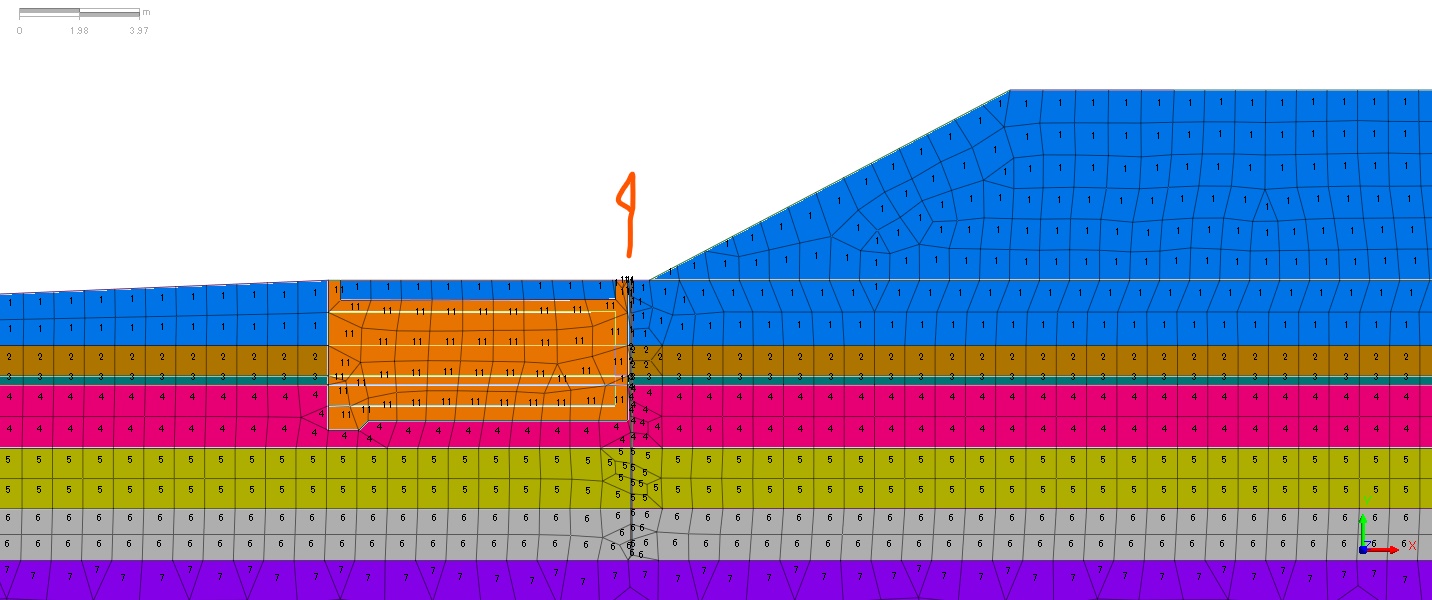

STEP-1 STEP-2
STEP-3 STEP-4
STEP-5 STEP-6

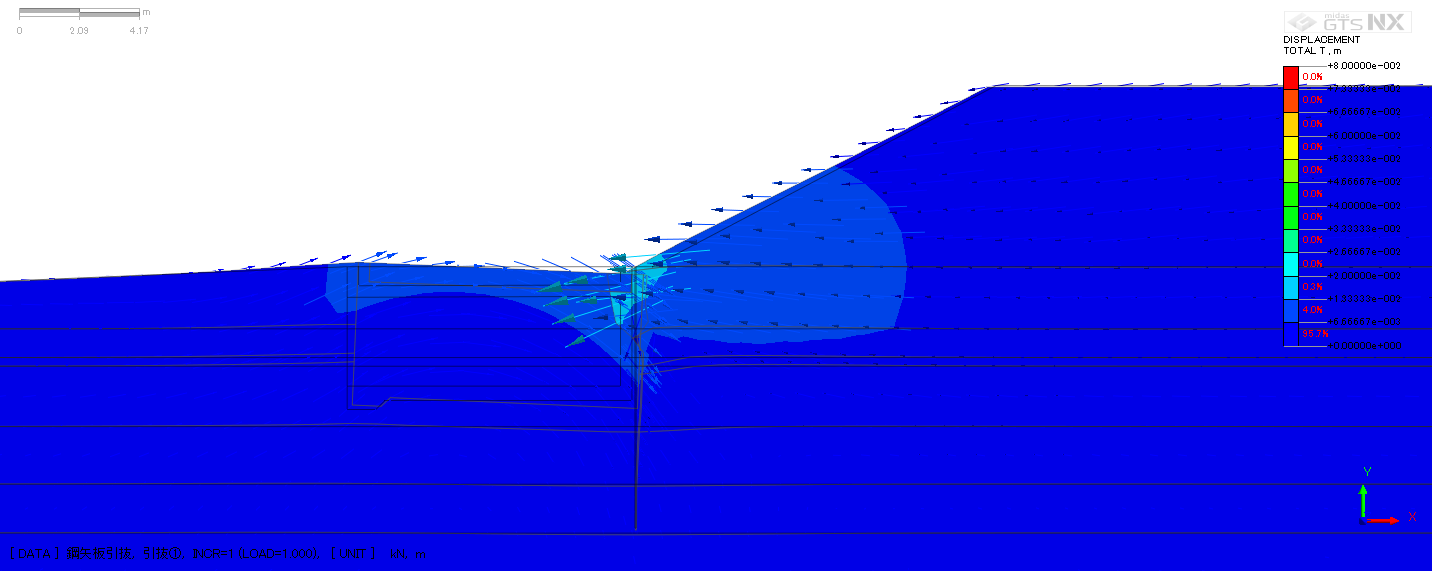

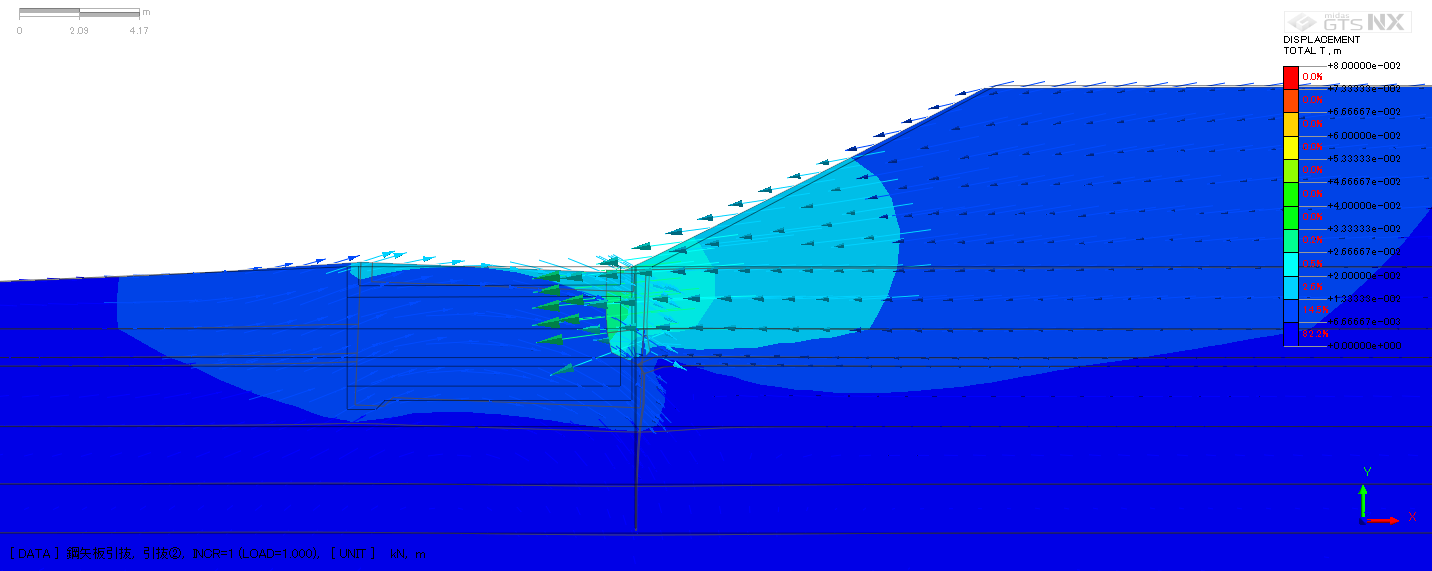

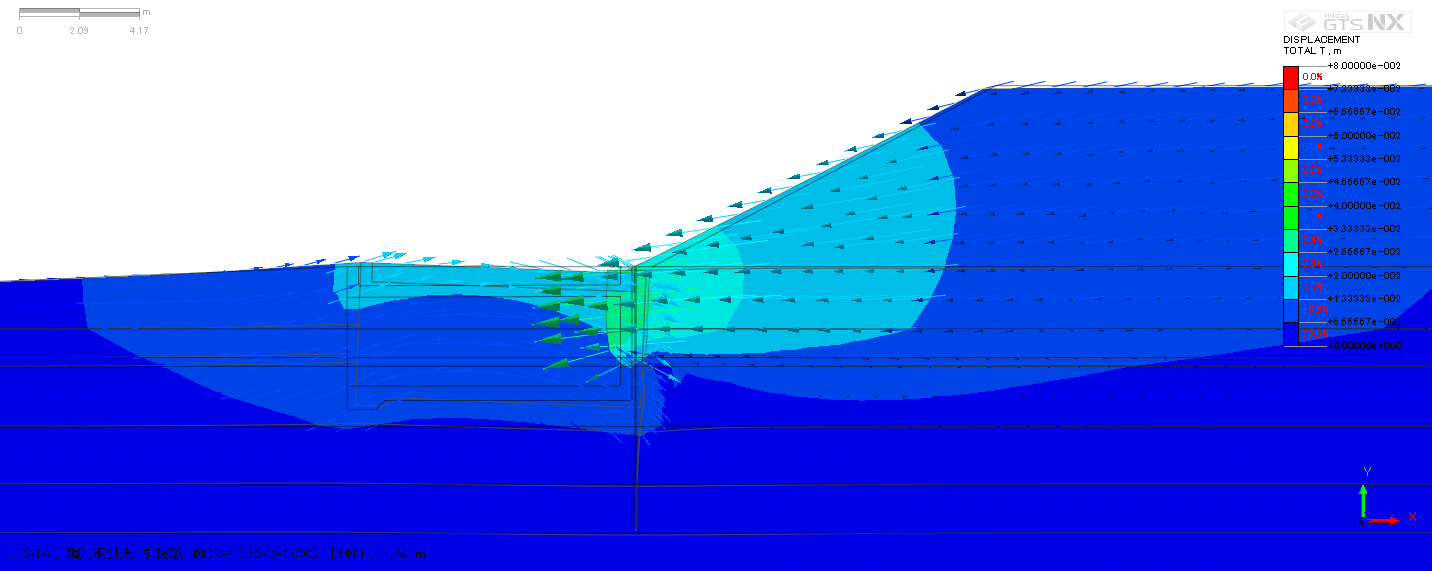

変位予測コンター 結果考察
 鋼矢板の引抜いた場合に、左側の構造物は動かずに、右側の盛土が大きく変位することが推定されました。




(参考資料)

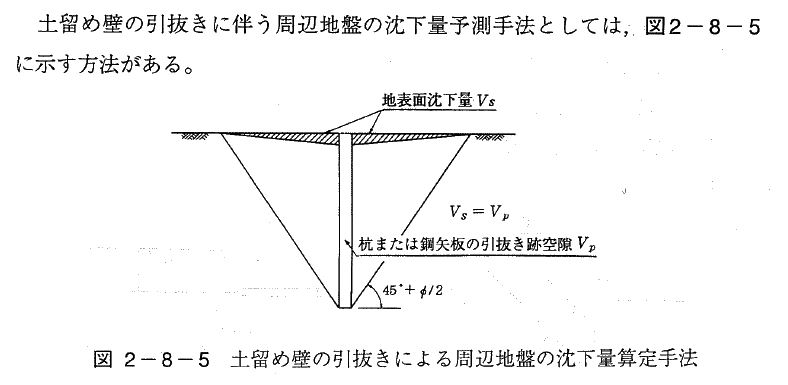

■鋼矢板引抜き空洞量について

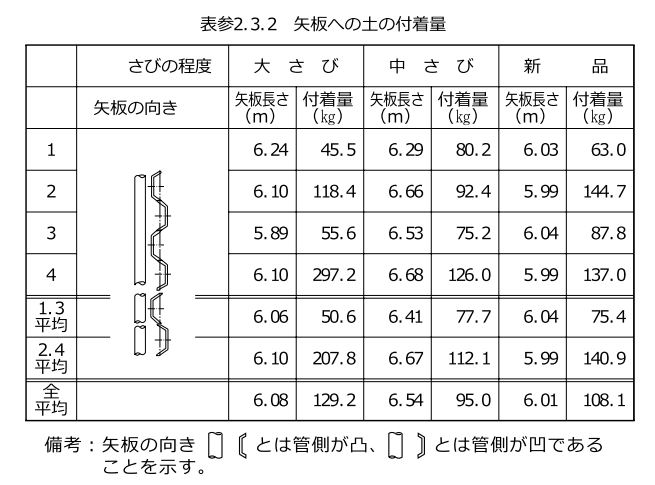

鋼矢板引抜空洞量(土砂付着量)は以下の資料を参考に推定することができます。

出典)道路土工 仮設構造物工指針/日本道路協会
出典)下水道用硬質塩ビ道路埋設指針
