Q16:既設人孔の開口追加について

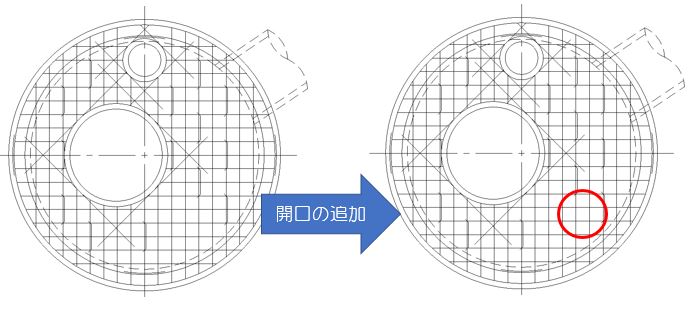

「既存の人孔床板に開口部を追加することに関する質問を受けることがあります。
 開口部周辺の補強用鉄筋は、開口によって失われた鉄筋の断面積に相当する量を開口部周辺に配置するルールに従って設置されています。
元々開口補強用鉄筋が配置されていない場所に穴を開ける場合、応力状態に関わらず開口することはできません。
 それでも、何とか根拠を示し、開口が可能であることを実現したいという要望があります。その方法として、床板のFEM解析を行い、開口時の応力状態を数値で求めて、開口の可否を判断する方法も考えられます。

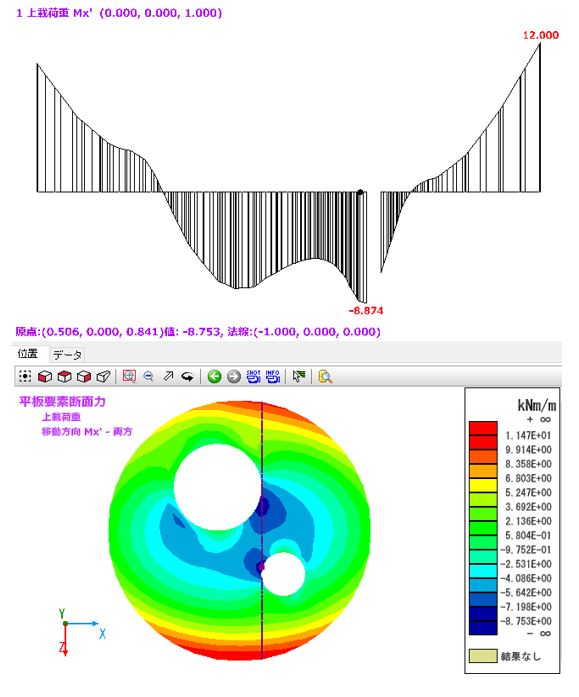

FEM解析の例(断面力を算出し、許容応力以下であることを示すことで開口可能とする例)
