FEM解析による構造設計


 構造物のFEM解析です。二次元の版に対して、局所的荷重を作用させる場合や、三次元構造物解析も対応可能です。



■検討例-1

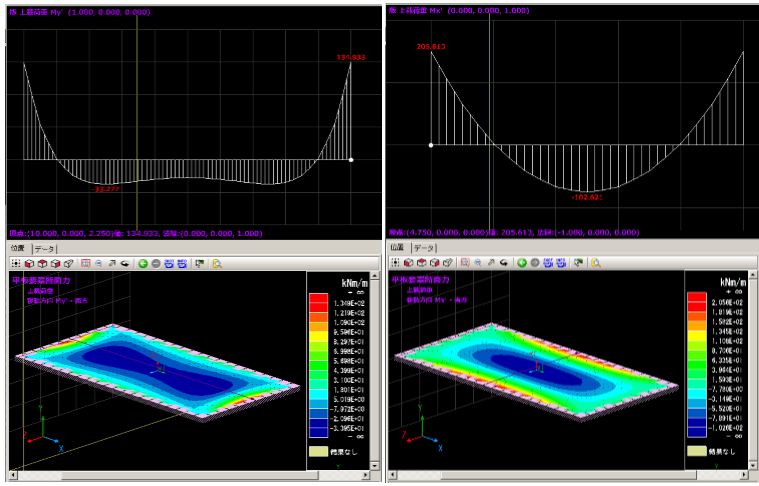

 4辺固定版のFEM解析結果と従来公式による断面力の比較を行った例です。一致する結果となりました。

【MY方向】                【MX方向】

配筋図作成



■検討例-2

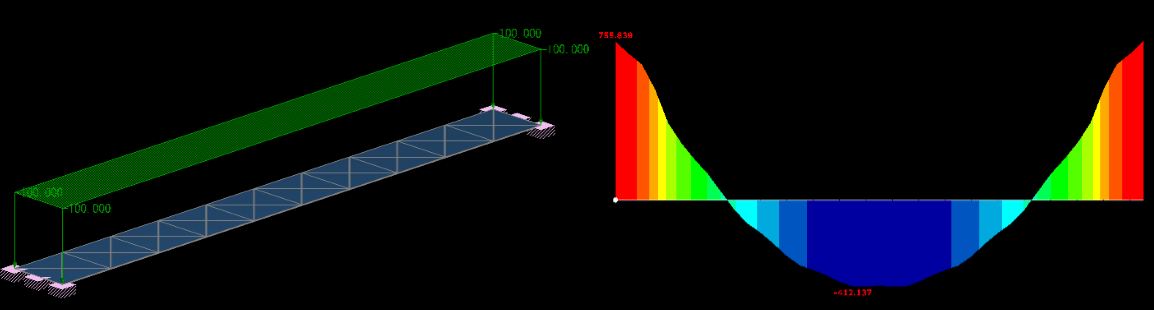

 両橋固定梁のFEM解析事例です。Mmax=755.8kN/m

配筋図作成

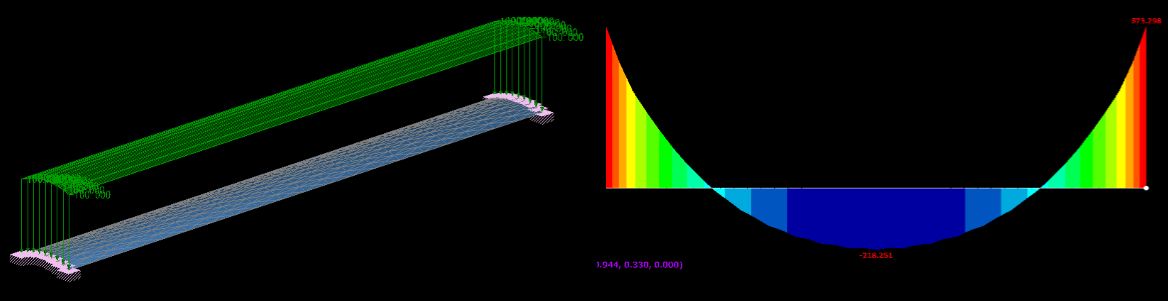

■検討例-3  両端固定梁のFEM解析事例です。平面版を少し湾曲させることで、構造的に有利な形状となるため、曲げモーメントが小さくなります。Mmax=573.3kN・m

配筋図作成

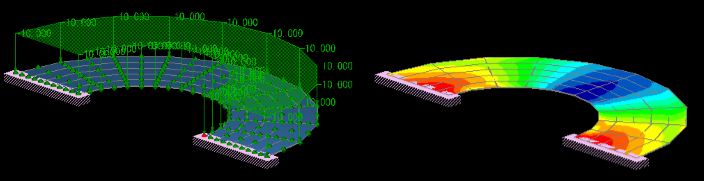

■検討例-4  両端固定の円形版のFEM解析事例です。変形部の断面力算出が可能です。

配筋図作成

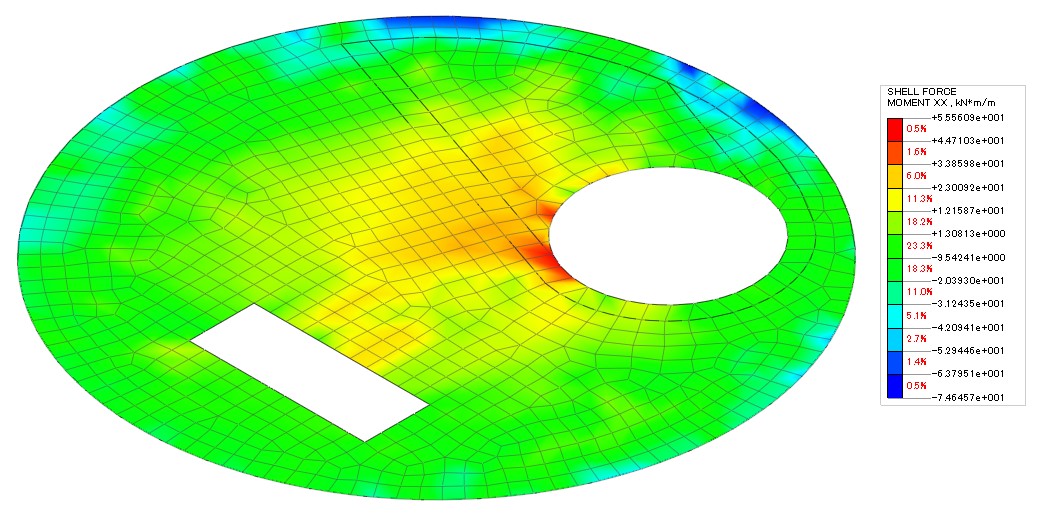

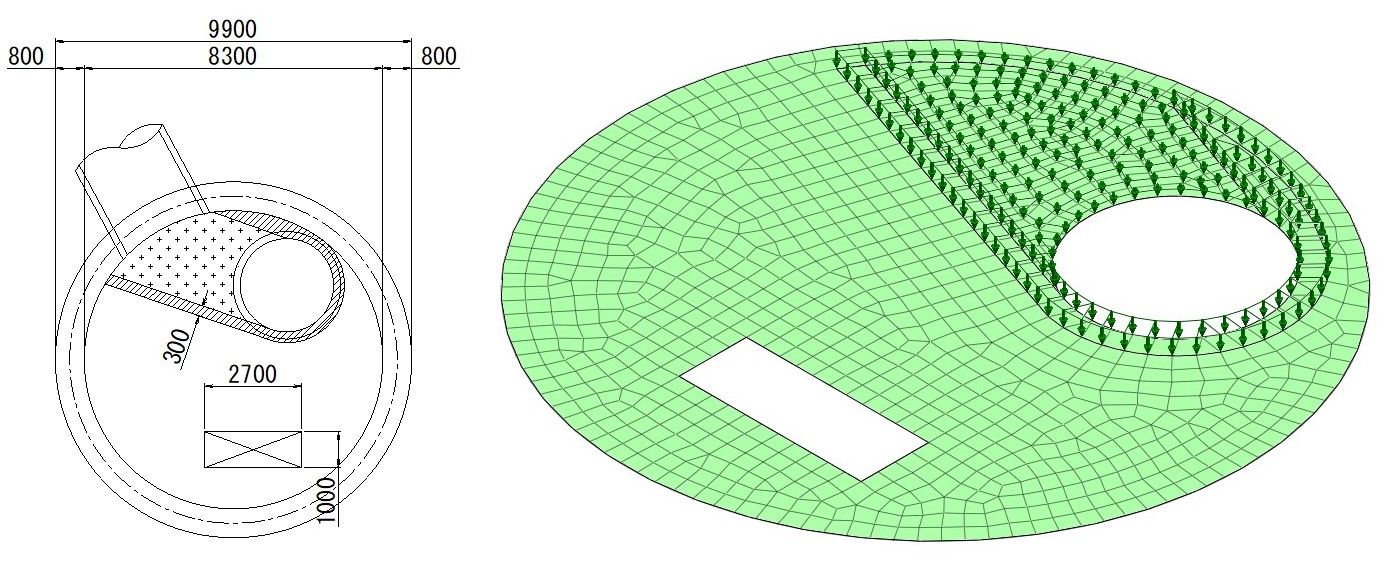

■検討例-5 仕切り壁を有する中床版で湛水重量を考慮した計算です。
※既設床版に開口を設ける場合や、想定以外の荷重を載荷する場合の応力照査が可能です。
