三次元構造設計(3D構造設計)


 三次元による構造物設計です。三次元による計算を行うことで、従来に比べて合理的な検討が可能となります。

(使用ソフト)
・Engineer's Studio(Forum8)


■検討例-1(矩形人孔)
 開口を有する特殊人孔の解析例です。

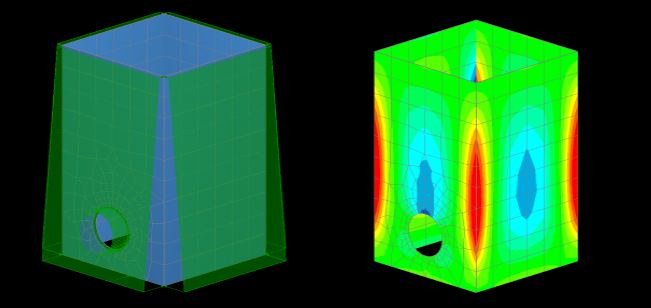

【水平荷重】                【断面力(曲げモーメント(Mx)】

配筋図作成



配筋図作成

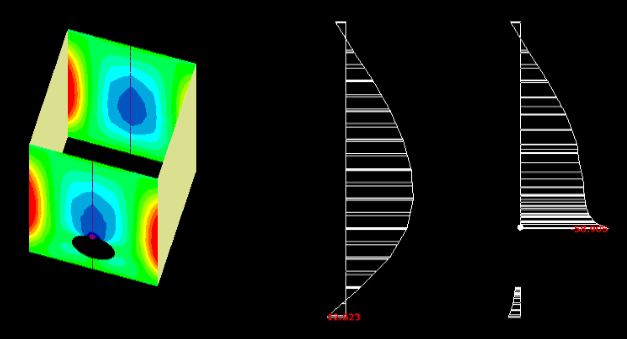

【曲げモーメント(水平方向)】

配筋図作成

【曲げモーメント(鉛直方向)】

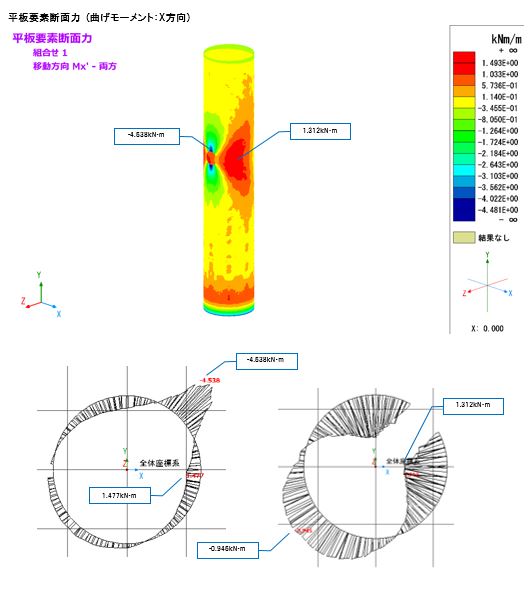

■検討例-2(円形人孔) 既設人孔を開口する場合の解析例です。
