■ボックスカルバートの開口補強について
ボックスカルバートの側部に開口する場合の照査方法および補強について、さまざまな方法が考えられますが、方法の一例をご紹介します。
注)図は、上方からの荷重に対して記載していますが、下方からの反力に対する照査も必要となります。

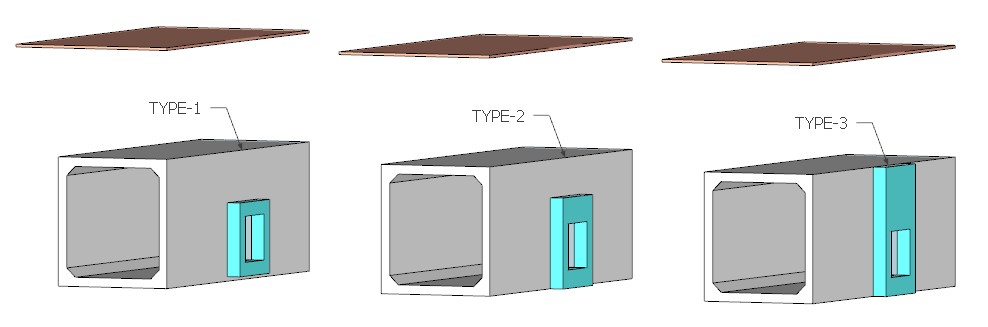

TYPE-1【防護コンクリート補強タイプ／矩形防護】
TYPE-2【防護コンクリート補強タイプ／円形防護】
上図のSTEP-3に示す防護コンクリートを円形とする方法です。施工的に手間ですが、構造的には有利になります。
TYPE-3【既設側壁で支点反力を負担する方法／防護コンクリートを使用しない方法】
上図のSTEP-2の支点反力を、側壁で受持つ方法です。条件が合えば、この考えも有りだと考えます。
■開口補強部における支点条件について

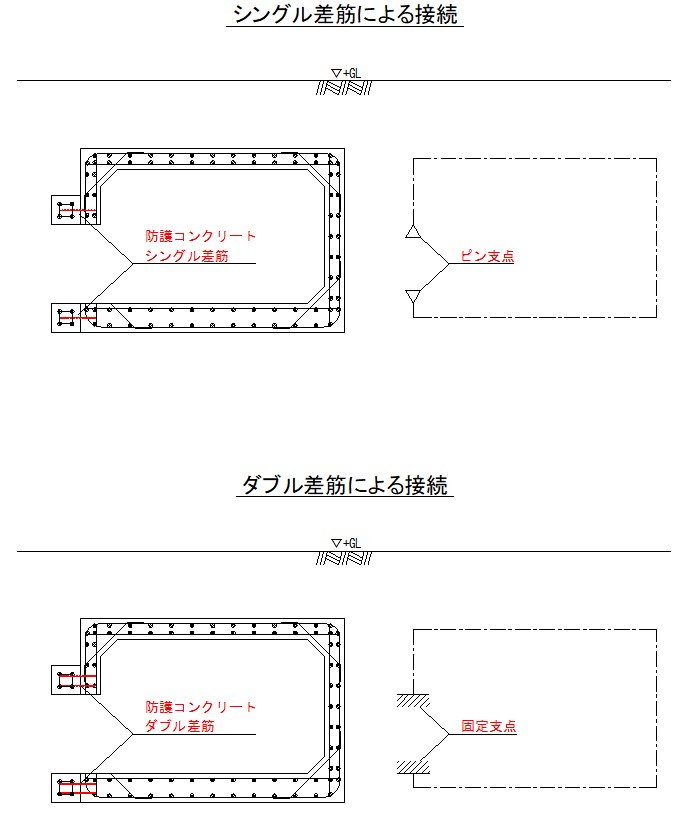

開口補強部におけるフレームと防護コンクリートの接続方法によって、構造の支点条件が異なります。
シングル差筋 → フレキシブルな構造設計（ピン支点）
ダブル差筋 → 剛構造設計（固定支点）
■防護コンクリート（側壁）の圧縮側鉄筋の径選定について

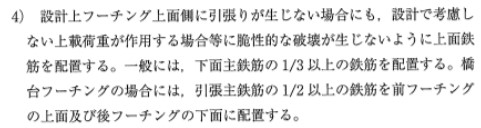

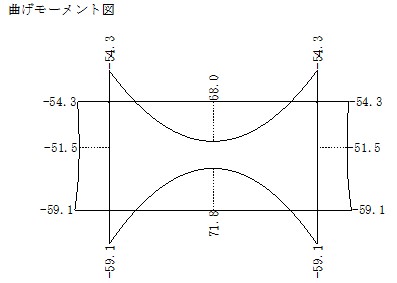

開口補強部における防護コンクリートの側壁（内側）には、曲げモーメントは発生せず、主として圧縮力を負担する鉄筋となります。この場合、道路橋示方書・同解説Ⅳ 下部構造編（平成29年11月）P.142の記述を参考に、引張側主筋の1/2～1/3程度を目安に圧縮側鉄筋を選定する方法もあります。
